    產品名稱:微波視頻X射線管道爬行器
    產品型號:
    產品用途:用于天然氣管道、石油管道、城市供排水管道、自來水管道等多種管道焊縫的缺陷檢查、檢修等領域。
    • 整體描述
    • 產品特點
    • 技術參數
    • 應用領域
    • 產品配置




        儀器特點
        1、不使用γ源定位,采用無線微波視頻定位,更安全、更直觀、更準確。
        2、爬車與操作者完全實現人機對話,爬車在管道里面的所有狀態,操作者一目了然。例如:探傷機故障、電池電量不足、管道里超溫、管道里有水、爬車運行的距離等,操作者全部清楚。
        3、視頻監視隨身可帶,可具有視頻監視定位功能,特殊場合可借助視頻增加定位精度(大波段),減少廢片率,可保證拍片定位準確率100%。
        4、爬車具有到達焊口自動停止功能,操作者不需要實時監控,根據此功能輔助操作者確定焊口數量。
        5、爬車具有緩啟動功能,增加定位精度及爬坡角度。
        6、大管徑、厚壁管的X射線發生器具有KV調節功能,可保證透照的X光膠片黑度一致。


      技術參數

      型號

      ZY-4

      ZY-3

      ZY-10

      適用管徑范圍

      Φ219~Φ355

      Φ323~Φ710

      Φ508~1400

      外形尺寸

      1230×180×150

      1480×220×170

      1440×240×185

      控制器尺寸(mm

      420×360×160

      420×360×160

      420×360×160

      車體重量 (kg)

      50

      65

      75

      爬行速度 (m/min)

      12

      18

      18

      定位誤差 (mm)

      ±5

      ±5

      ±5

      曝光時間 (min)

      0~5

      0~5

      0~5

      適用壁厚 (mm)

      0~20

      0~28

      0~28

      爬行距離 (km)

      5

      5

      5

      電池能量

      120V

      7Ah鉛酸蓄電池

      120V

      12Ah鉛酸蓄電池

      120V

      17Ah鉛酸蓄電池

      最大爬坡度

      15°

      30°

      30°

      轉彎半徑

      10D

      10D

      7D

      定位方式

      無線微波視頻定位

      無線微波視頻定位

      無線微波視頻定位

      驅動方式

      單驅

      單驅

      雙驅

      X射線探傷機型號

      1005~1605

      2005~2505

      2005~3505

      射線輻射角度

      360×40

      360×40

      360×40

      相對濕度

      90%

      90%

      90%

      工作溫度

      -20~75

      -20~75

      -20~75

      儲存溫度

      -40~80

      -40~80

      -40~80



      爬行器組成部分

      1

      X射線發生器系統

      1

      指令控制

      1

      電池和電池

      1

              充電

      1(120V)




      配置情況

               支架

      2

              CCD攝像

      1

              升降滑

      2

              連接電

      2

              短軸

              加長



      中意產品優勢

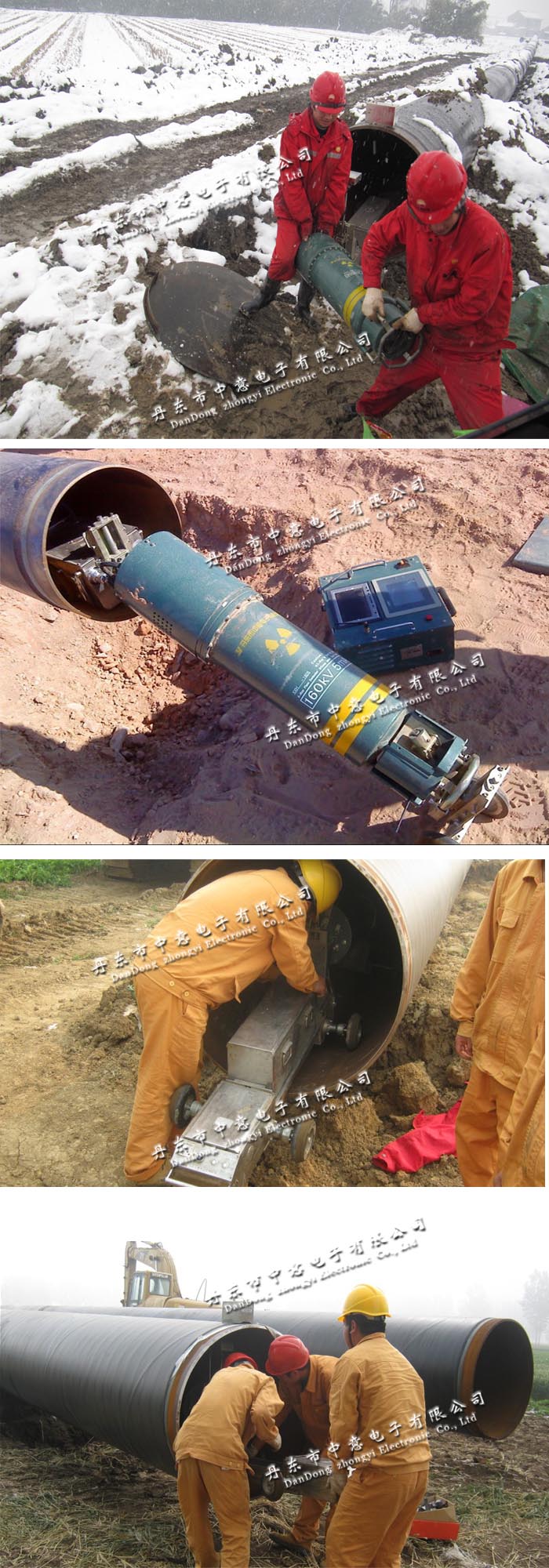

      X射線管道爬行器用于天然氣管道、石油管道、城市供排水管道、自來水管道等多種管道焊縫的缺陷檢測工作。



      設備進入管道內部,通過磁發射控制,射線進行曝光檢測,一次性曝光,快速的完成了對管線焊縫質量的檢測。管道爬行器經過長期的生產經驗,不斷改進。技術成熟,質量可靠耐用?筛鶕現場施工所需,程序完全合理化設計。針對山地,高溫地區,管道內部條件不好等環境,特殊設計其內部程序,以及內部配件,充分保障了爬車的運行和質量.

      車內電機采用軍品電機, 電機內部采用的同樣是軍品元器件,提高產品質量,延長了電機的使用壽命。

      ◆ 自動化操作。當出現遇水,電池電量不足(小于等于110V),30分鐘無信號等狀況時,爬行器將自動提示并退回。

      ◆ 具有緩啟動,低速態定位功能,保證定位準確的同時,延長設備使用壽命,爬行速度15m/min。

      ◆可在線檢測,可穿越電焊機,不受電焊機影響。

      ◆ X射線發生器系統具有KV調節功能,可保證透照的X光膠片黑度一致。

      ◆ 電機實現電子調速功能,達到恒轉矩、恒電流運轉,可節能40%。同時具有電機過流保護功能。
